PCBAとは？

電子機器の製造において欠かせない工程のひとつが、PCBA（プリント基板実装）です。PCBAは、プリント基板（PCB）に電子部品をはんだ付け・実装することで、電子回路として機能させる重要なプロセスを指します。

PCBとPCBAの違いについて

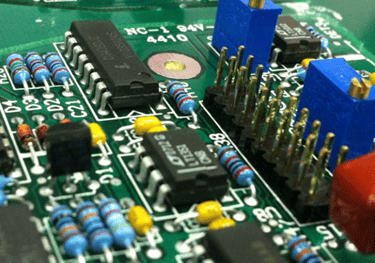

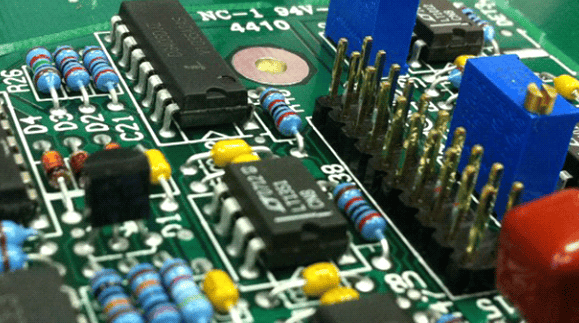

PCBは配線パターンのみが形成された基板であり、電子部品はまだ取り付けられていません。一方、PCBAはそのPCBに各種電子部品を取り付けた状態を意味しており、電子回路として動作可能な状態となります。つまり、PCBは「素の状態」、PCBAは「完成した電子回路ユニット」であると言えます。

PCBAの主な製造工程

PCBAの製造は、高精度かつ繊細な工程が連続する複雑なプロセスです。以下に代表的なステップをご紹介します。

最初の工程は、はんだペーストの印刷です。ステンシル（金属マスク）を用いて、基板のパッド上に精密にペーストを塗布いたします。

次に、表面実装技術（SMT）により、チップ抵抗やコンデンサ、ICなどの表面実装部品を高速マウンターで取り付けます。

部品が配置された後、リフロー炉にて加熱し、はんだを溶かして部品と基板をしっかり接合いたします。

その後、自動光学検査（AOI）を行い、はんだ不良や部品のズレ・欠品などを確認いたします。

スルーホール部品がある場合は、挿入実装（THT）および波形はんだ付けを行い、大型部品やコネクタも正確に実装いたします。

最後に、インサーキットテスト（ICT）やファンクションテスト（FCT）を実施し、基板が仕様通りに動作するかどうかを検証いたします。

PCBAが活用される主な分野

PCBAは、あらゆる電子製品に不可欠な存在であり、様々な分野で活用されております。

自動車分野では、車載ECUやADASシステム、電動制御モジュールなどに搭載されております。

医療機器では、ポータブル診断装置やモニタリング機器に組み込まれております。

また、通信機器、産業用制御装置、スマート家電、IoTデバイス、ウェアラブル端末など、非常に幅広い用途で使用されております。

良質なPCBA製造の重要性

PCBAの品質は、そのまま最終製品の信頼性・安全性に直結いたします。適切な材料選定、高精度な実装技術、徹底した品質管理体制が、トラブルのない安定した製品を実現するために欠かせません。

設計段階からの回路最適化、BOM精査、インピーダンスコントロール、静電気対策、鉛フリー対応など、設計と製造の両面からの技術対応力が求められます。

まとめ

PCBAは、電子機器の中核を成す基板の「心臓部」であり、製品の性能と品質を左右する極めて重要な工程です。

今後も、高密度実装（HDI）、フレキシブル基板、5G対応、EV制御基板などの新たな技術ニーズに対応するPCBA製造の高度化が期待されております。

電子製品の企画や開発に関わる皆様にとって、PCBAの正しい知識を理解し、信頼できる実装技術を選ぶことが、品質と競争力の鍵となります。
